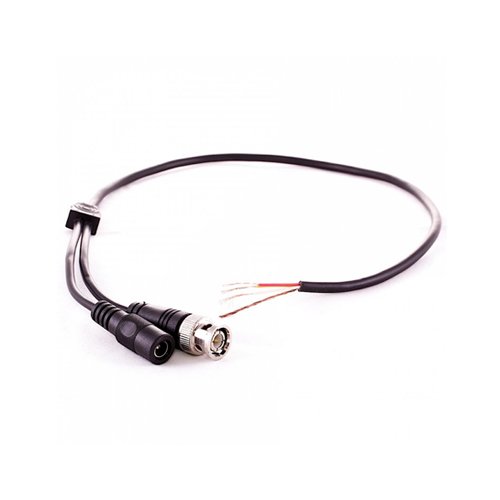

Hazır BNC ve DC Jack Dişi Fabrikasyon Soket
₺5.00 ₺3.50
Görüntü için BNC jack ve güç bağlantısı için DC jackın bir arada bulunduğu ve 20 cm lik hazır kabloya bağlı olan aparattır. Kolay kamera montajı için üretimiştir.
Erkek BNC ve Dişi Güç Jackı olduğu için DVR Kayıt cihazı tarafına yapılacak bağlantıda kullanılır.
Siyah ve kırmızı kablolar elektrik bağlantısıdır;
Kırmızı Kablo : + (artı) (CCTV kablolarda kırmızı renkli kabloya bağlanır) Hazır BNC deki 2 kırmızı kabloyu birbiri ile birleştirerek tek kablo haline getirin.
Beyaz Kablo : – (eksi) (CCTV kablolarda siyah renkli kabloya bağlanır) Hazır BNC deki 2 siyah kabloyu birbiri ile birleştirerek tek kablo haline getirin.
Sarı Kablo : Görüntü bağlantısının canlı ucudur. CCTV kablonun göbeğinden gelen kabloya bağlanır.
Beyaz Kablo : Görüntü bağlantısının cansız ucudur. CCTV kablonun göbeğinin dışındaki saçak kabloya bağlanır.
